- 三菱 PLC 控制器，WM(A1)上下伺服軸WM(A2)前後與上下兩軸伺服軸。
- 高剛性法蘭式之主軸設計，使用精密軸承，配合 V3級主軸馬達，提升其加工效率、與重切削能力。
- 本機各部鑄件，皆採用高強度鑄鐵，並經退火及自然應力消除之處理，穩定性佳，剛性強。
- 左右滑動面採用雙V結構，實現更精確的加工精度。
- Y軸(上下)為精密硬軌，配合精密滾珠螺桿以伺服馬達驅動。
- Z軸(前後)為V軌設計，配合精密滾珠螺桿以伺服馬達驅動。
- 雙壁式之立柱使剛性大為增強，以增加切削效率。
- X 與 Z 軸之滑動面皆加貼 Turcite B 特殊材料，以減少摩擦力，提高精度，並長久耐用。
- 採用三菱彩色觸控圖形及對話式操作介面，操作簡便，合乎人體工學。
- 操控面板配合人體工學、位置適中，使操作性及工件上下方便和快速。
- Y軸最小設定進給量 0.001mm，WM(A1)Z軸最小設定進給量 0.02mm，WM(A2)Z軸0.001mm。
- WM1/A1油箱系統配備風扇冷卻(63以上),油冷機為選擇性配備。
- WM2/A2油箱系統配備油冷機(63以上)。
- (A1/A2)自動砂輪修整補償功能，修整器置於頭座上方，伺服馬達作修整進給，進給量可用程式設計或MPG進給(手動修整時)。
- 可作一般平磨、溝槽研磨、寬槽研磨(溝槽寬大於砂輪寬)。
- 前後油壓驅動，其速度可由面板調整或程式設定

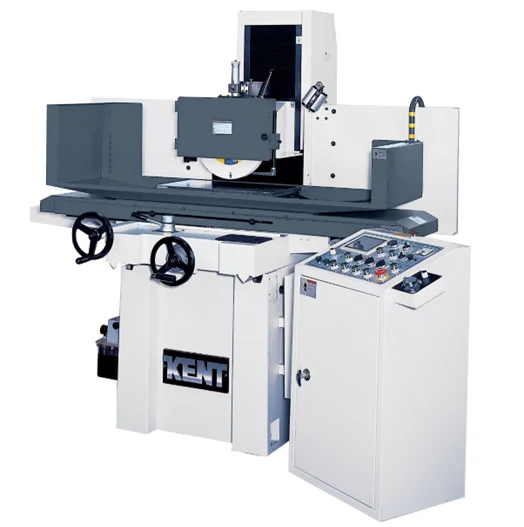

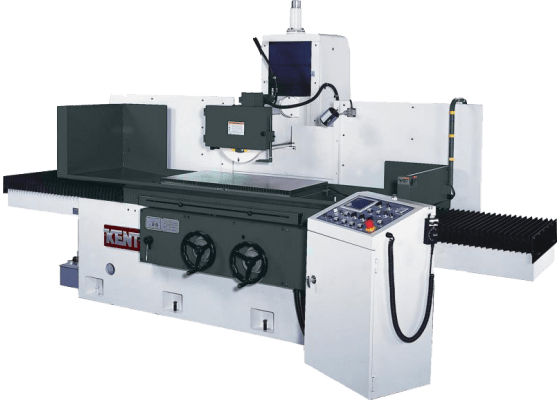

KGS平面磨床｜WM伺服控制系列
型號(Model)：250WM(A)1／WM(A)2, 1020WM(A)1／WM(A)2, 63WM(A)1／WM(A)2, 84WM(A)1／WM(A)2, 510WM(A)1／WM(A)2, 615WM(A)1／WM(A)2, 620WM(A)1／WM(A)2, 715WM(A)1／WM(A)2, 820WM(A)1／WM(A)2, 825WM(A)1／WM(A)2, 830WM(A)1／WM(A)2, 920WM(A)1／WM(A)2, 925WM(A)1／WM(A)2, 930WM(A)1／WM(A)2,
標準配備
| 項目 | WM1 | WMA1 | WM2 | WMA2 |
| 1 | 砂輪 | 砂輪 | 砂輪 | 砂輪 |
| 2 | 砂輪平衡台及平衡棒 | 砂輪平衡台及平衡棒 | 砂輪平衡台及平衡棒 | 砂輪平衡台及平衡棒 |
| 3 | 法蘭及法蘭拆具 | 法蘭及法蘭拆具 | 法蘭及法蘭拆具 | 法蘭及法蘭拆具 |
| 4 | 腳螺絲及腳墊盤 | 腳螺絲及腳墊盤 | 腳螺絲及腳墊盤 | 腳螺絲及腳墊盤 |
| 5 | 工具箱及調整工具 | 工具箱及調整工具 | 工具箱及調整工具 | 工具箱及調整工具 |
| 6 | 工作台前防濺板 & 大牆板 | 工作台前防濺板 & 大牆板 | 工作台前防濺板 & 大牆板 | 工作台前防濺板 & 大牆板 |
| 7 | 工作燈 | 工作燈 | 工作燈 | 工作燈 |
| 8 | 鑽石修整座及鑽石修刀 | 鑽石修整座及鑽石修刀 | 鑽石修整座及鑽石修刀 | 鑽石修整座及鑽石修刀 |
| 自動砂輪修整和補償裝置 | 油冷機 | 自動砂輪修整和補償裝置 | ||
| 油冷機 |

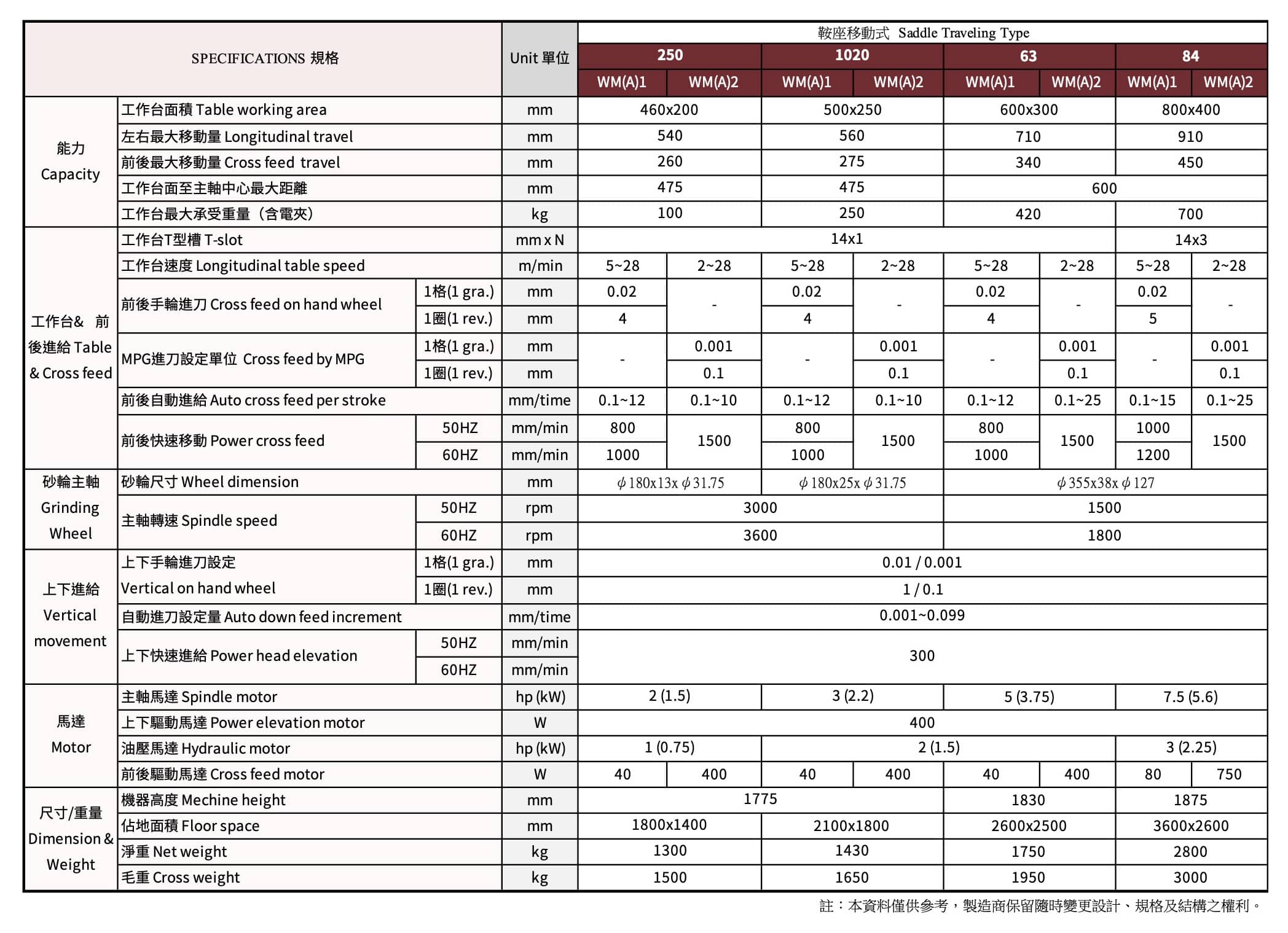

產品規格
| 項目 | KGS – 250WM | KGS – 1020WM | KGS – 63WM | KGS – 84WM |
| 工作台尺寸 (長x寬) (mm) | 460×200 | 500×250 | 600×300 | 800×400 |
| 最大研磨長度 (mm) | 540 | 560 | 710 | 910 |
| 最大研磨寬度 (mm) | 260 | 275 | 340 | 450 |
| 主軸中心至工作台面距離 (mm) | 475 | 475 | 600 | 600 |
| 砂輪尺寸 (直徑x寬x孔徑) (mm) | 180×13×31.75 | 180×25×31.75 | 355×38×127 | 355×38×127 |
| 工作台承載重量 (kg) | 100 | 250 | 420 | 700 |
| 項目 | KGS – 510WM | KGS – 615WM | KGS – 620WM | KGS – 715WM |
| 工作台尺寸 (長x寬) (mm) | 1000×500 | 1500×600 | 2000×600 | 1500×700 |
| 最大研磨長度 (mm) | 1140 | 1600 | 2230 | 1600 |
| 最大研磨寬度 (mm) | 540 | 660 | 660 | 760 |
| 主軸中心至工作台面距離 (mm) | 575 | 600 | 600 | 600 |
| 砂輪尺寸 (直徑x寬x孔徑) (mm) | 355×38×127 | 355×50×127 | 355×50×127 | 355×50×127 |
| 工作台承載重量 (kg) | 1000 | 1300 | 1500 | 1400 |
| 項目 | KGS – 820WM | KGS – 825WM | KGS – 830WM | KGS – 920WM | KGS – 925WM | KGS – 930WM |
| 工作台尺寸 (長x寬) (mm) | 2000×800 | 2500×800 | 3000×800 | 2000×900 | 2500×900 | 3000×900 |
| 最大研磨長度 (mm) | 2250 | 2750 | 3250 | 2250 | 2750 | 3250 |
| 最大研磨寬度 (mm) | 885 | 885 | 885 | 960 | 960 | 960 |
| 主軸中心至工作台面距離 (mm) | 880 | 880 | 880 | 880 | 880 | 880 |
| 砂輪尺寸 (直徑x寬x孔徑) (mm) | 508×50×127 | 508×50×127 | 508×50×127 | 508×50×127 | 508×50×127 | 508×50×127 |
| 工作台承載重量 (kg) | 2300 | 2800 | 3000 | 2300 | 2800 | 3000 |
