- Mitsubishi PLC及大螢幕彩色觸控介面。
- 前主機座採用雙V軌道設計, 前後及上下採用精密線軌及滾珠螺桿, 精密伺服系統將使定位更準確。
- 主軸採用72系列軸承配合10~15HP主軸馬達提升機台切削能力, 可選配油靜壓主軸提供高精度及高剛性, 對振動有極佳之阻尼效果,使研磨品質大為提升。
- 砂輪修整採用修刀固定在工作台上自動修整,修整器為多點式修刀,並配合自動補償。
- 由彩色圖形化人機介面輸入加工參數, 即可作基本模式之研磨循環及自動補償修整, 操作容易。
- 半罩式設計。
KGS-HT超精密平面磨床
型號(Model):24HT, 408HT, 510HT, 612HT, 715HT, 820HT

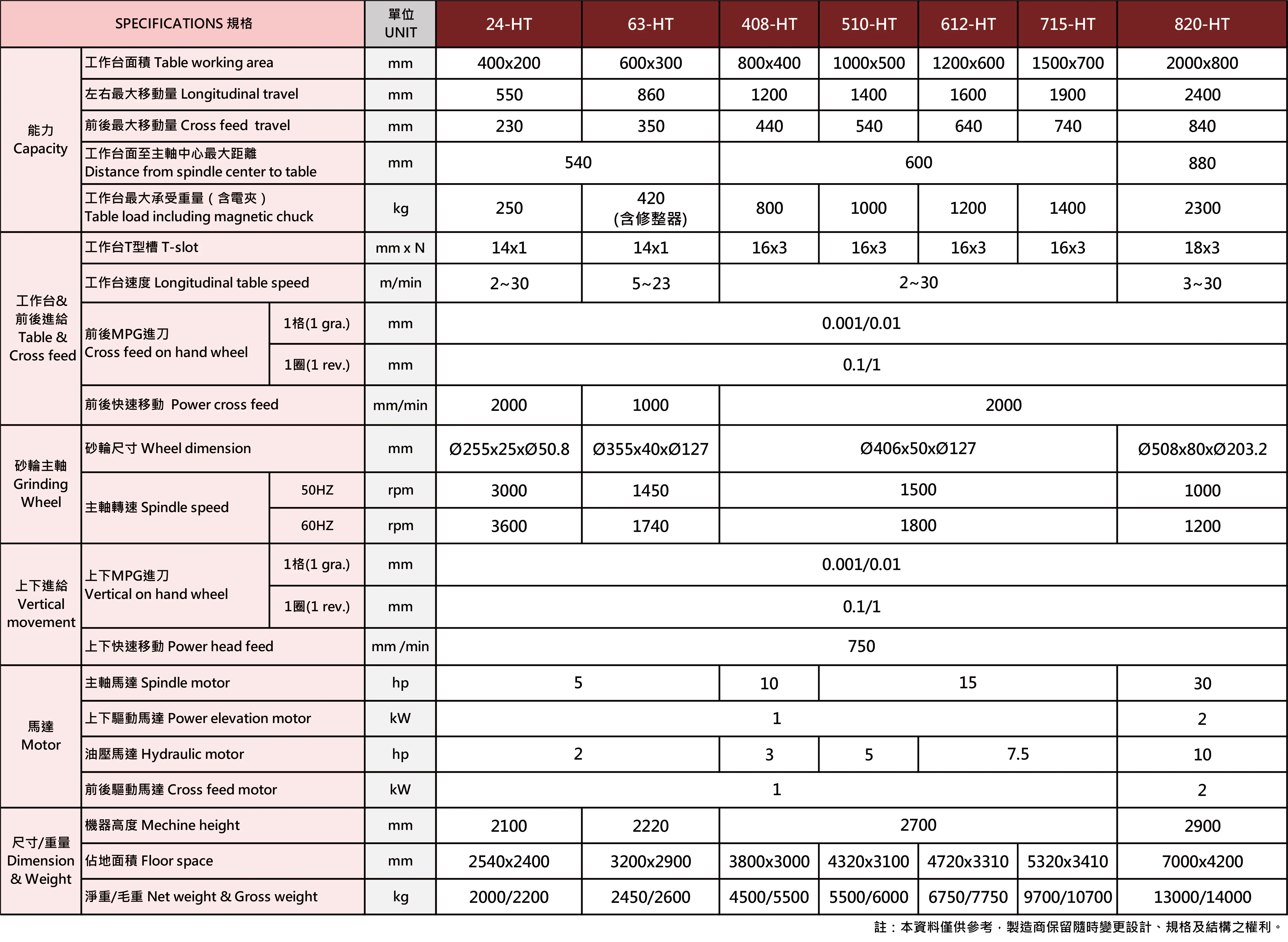

產品規格
項目 | 24HT | 408HT | 510HT | 612HT | 715HT | 820HT |
工作台尺寸 (長x寬) (mm) | 400×200 | 800×400 | 1000×500 | 1200×600 | 1500×700 | 2000×800 |
左右最大移動量 (mm) | 550 | 1200 | 1400 | 1600 | 1900 | 2400 |
前後最大移動量 (mm) | 230 | 440 | 540 | 640 | 740 | 840 |
工作台面至主軸中心最大距離 (mm) | 540 | 600 | 600 | 600 | 600 | 850 |
砂輪尺寸 (直徑x寬x孔徑) (mm) | 255×38×50.8 | 406×50×127 | 406×50×127 | 406×50×127 | 406×50×127 | 508×80×203.2 |
工作台最大承受重量(含電夾) (kg) | 250 | 800 | 1000 | 1200 | 1400 | 2300 |
