KGS-CNC平面磨床|立柱移動式

我要詢價

KGS-CNC平面磨床|立柱移動式

型號(Model):24CNC2, 24CNC3, 408CNC2, 408CNC3, 510CNC2, 510CNC3, 612CNC2, 612CNC3, 715CNC2, 715CNC3, 820CNC2, 820CNC3

描述

  • 採用 SIEMENS 810D CNC及FANUC-0I控制器,兩軸 CNC控制 (前後、上下)。
  • 可作次微米進給,前後、上下最小進給量 0.0001mm。
  • 前後與上下兩軸線軌,使用獨立之強制潤滑裝置,以達充分之潤滑。
  • 左右工作台雙V設計,比例閥油壓系統驅動,速度1~30 m/min。
  • 左右雙 V滑軌,採強制潤滑,可得連續穩定之潤滑,以確保研磨精度。
  • 高精度高剛性主軸使用#7216精密軸承設計,配合 15HP主軸馬達 與變頻器,最高轉速可達 1200 r.p.m,提升研磨效率。
  • 可經彩色圖形化的人機界面輸入加工參數,即可作基本模式之研磨 循環,易學易懂,亦可由使用者自行編寫加工程式,作多樣化之加工。
  • 基本加工模式有平面研磨、溝槽研磨、盲槽研磨、寬槽研磨,各種 多槽研磨等,其他模式可由使用者自行編寫。
  • 修整模式:平行整輪直線修整(伺服馬達修整進給,油壓前後驅動) 或修整器置於工作台 CNC自動修整。
  • 砂輪選用508x50x127尺寸適合重切削之研磨。
  • 適合研磨各種超高硬度(高碳鋼、工具鋼、陶瓷材料)工件之多槽 研磨,如沖模模具。
  • 分離式電氣控制箱,易於移動擺放,且檢修空間較有彈性。
  • 全罩式防濺裝置,減少環境之污染,符合安全衛生規範。

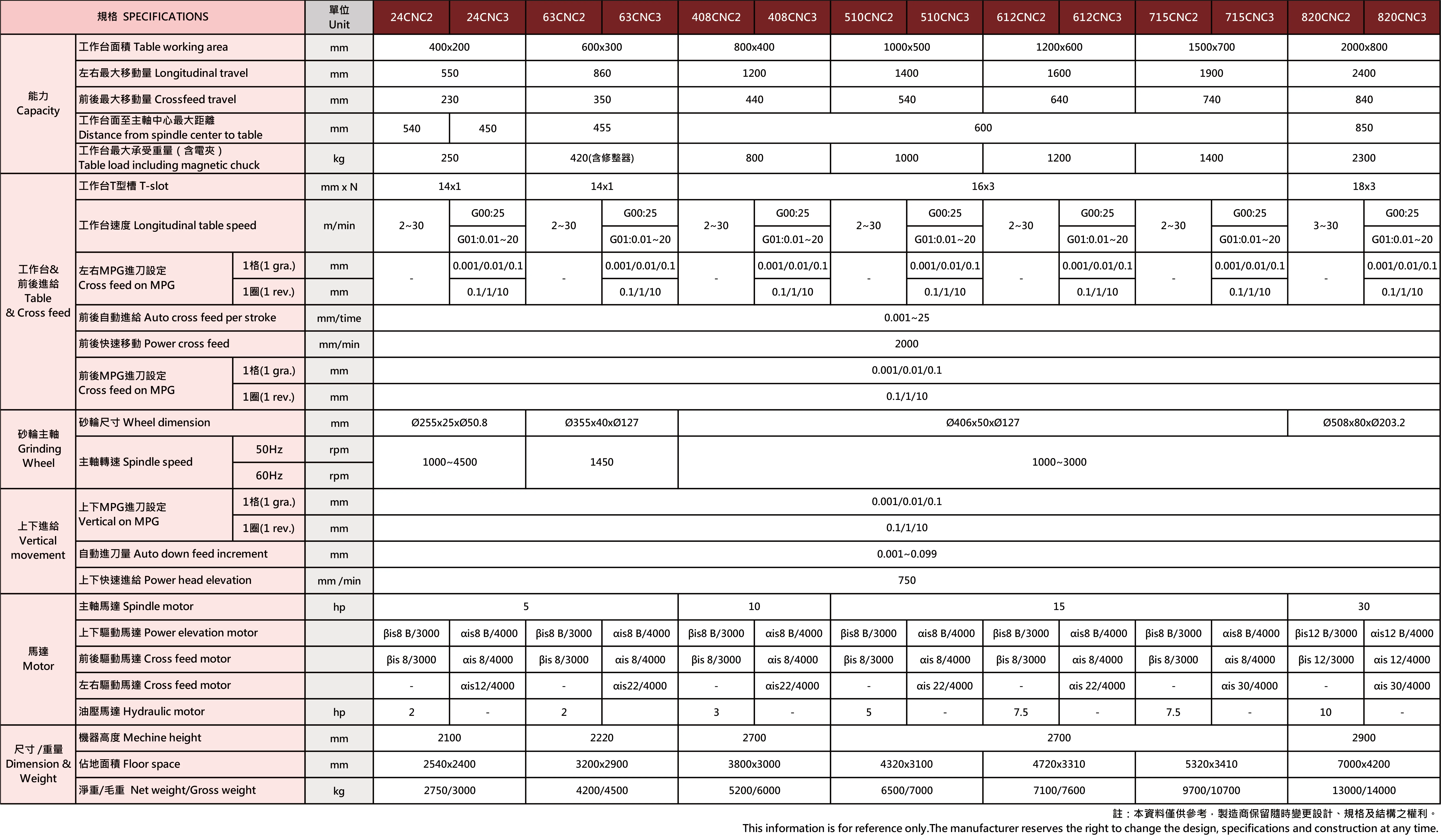

產品規格

項目 24CNC2 408CNC2 510CNC2 612CNC2  715CNC2  820CNC2
工作台尺寸 (長x寬) (mm) 400×200 800×400 1500×500 1200×600 1500×700 2000×800
左右最大移動量 (mm) 550 1200 1400 1600 1900 2400
前後最大移動量 (mm) 230 440 540 640 740 840
工作台面至主軸中心最大距離 (mm) 540 600 600 600 600 850
砂輪尺寸 (直徑x寬x孔徑) (mm) 255×38×50.8 406×50×127 406×50×127 406×50×127 406×50×127 508×80×203.2
工作台最大承受重量(含電夾) (kg) 250 800 1000 1200 1400 2300
項目 24CNC3 408CNC3 510CNC3 612CNC3  715CNC3 820CNC3
工作台尺寸 (長x寬) (mm) 400×200 800×400 1500×500 1200×600 1500×700 2000×800
左右最大移動量 (mm) 550 1200 1400 1600 1900 2400
前後最大移動量 (mm) 230 440 540 640 740 840
工作台面至主軸中心最大距離 (mm) 540 600 600 600 600 850
砂輪尺寸 (直徑x寬x孔徑) (mm) 255×38×50.8 406×50×127 406×50×127 406×50×127 406×50×127 508×80×203.2
工作台最大承受重量(含電夾) (kg) 250 800 1000 1200 1400 2300
