KGS平面磨床｜三軸自動系列

型號(Model)：250AH/AHD, 1020AH/AHD, 63AH/AHD, 84AH/AHD, 510AH/AHD, 615AH/AHD, 620AH/AHD, 715AH/AHD, 820AHD, 825AHD, 830AHD, 920AHD, 925AHD, 930AHD

分類:
  • AH 為前後及左右兩軸自動，上下軸手動可依以人工操控上下進刀，操作方便、經濟又實惠。
  • AHD前後、左右及上下三軸均為自動操作系列，上下進刀可先預設進刀量和次數，工作完畢後自動停止。63/84機種並裝有可調式電夾控制器，依工作需要調整電磁盤之磁力大小，可達到研磨工件之精準度。
  • 法蘭式之主軸設計，不但精準，剛性強，不需保養維修。
  • 本機各部組件，皆採用強韌鑄鐵，並經材質穩定之處理精度保持長遠之不變且吸振能力特強。
  • 雙壁式之立柱配合位於壁厚中間之固定螺栓設計，使剛性大為增強，以增加切削效率。
  • X 與 Z 軸之滑動面皆加貼 Turcite B 特殊材料，以減少摩擦力，提高精度，並長久耐用。
  • 強勁無音之油壓系統，獨立於機台之外，機台不受油溫或震動之影響。
  • 操控面板設計明確，配合人體工學、位置適中，使操作性及工件上下方便和快速。
  • 上下進給除了可上下快速到達接進工件面位置後，再予以設定上下自動進給。手輪刻劃一格可提供0.002mm之進給(AHD使用)。

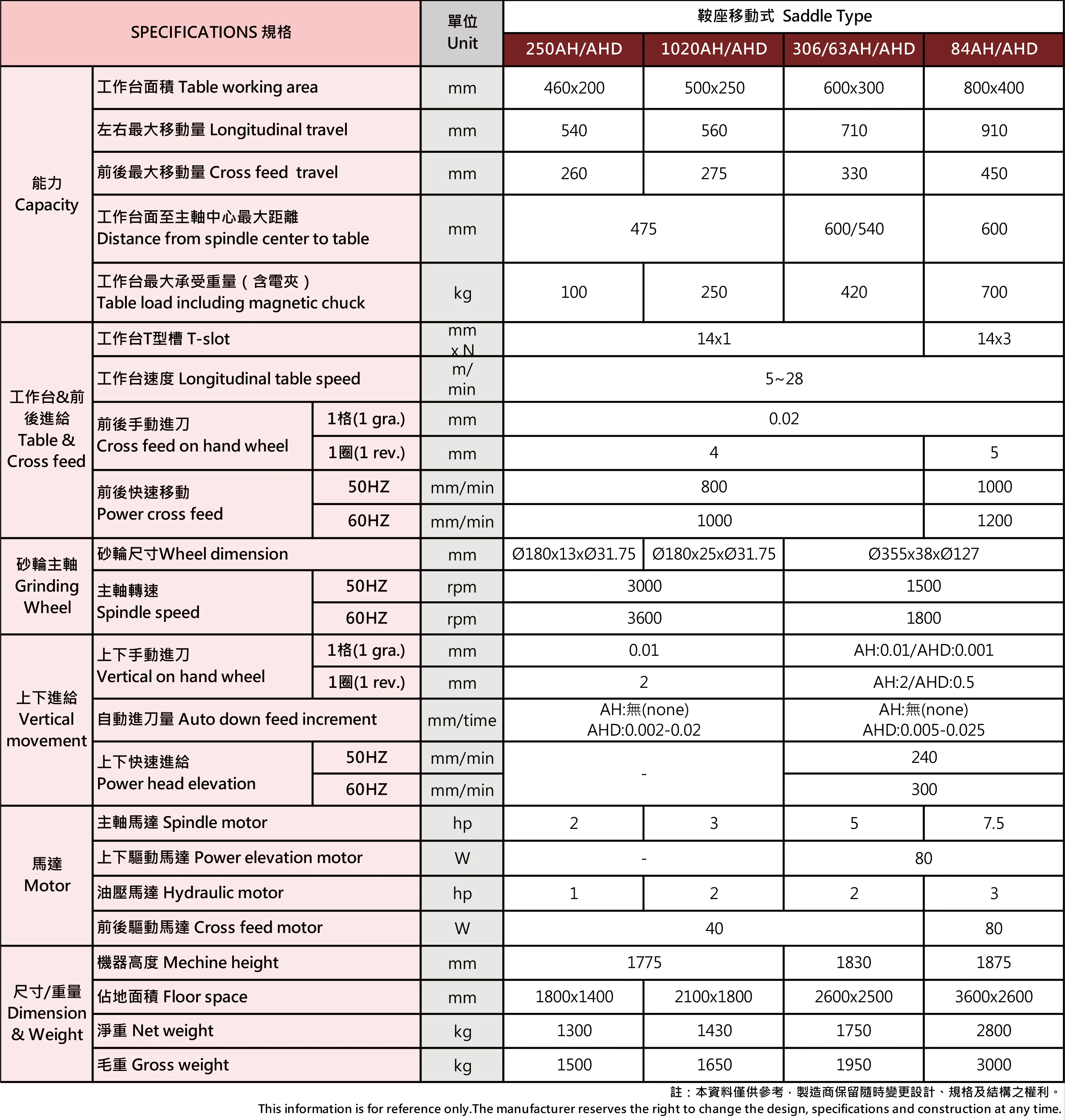

產品規格

項目 KGS – 250AH/ AHD KGS – 1020AH/ AHD KGS – 63AH/ AHD KGS – 84AH/ AHD
工作台尺寸 (長x寬) (mm) 460×200 500×250 600×300 800×400
最大研磨長度 (mm) 540 560 710 910
最大研磨寬度 (mm) 260 275 340 450
主軸中心至工作台面距離 (mm) 475 475 600 600
砂輪尺寸 (直徑x寬x孔徑) (mm) 180×13×31.75 180×25×31.75 355×38×127 355×38×127
工作台承載重量 (kg) 100 250 420 700

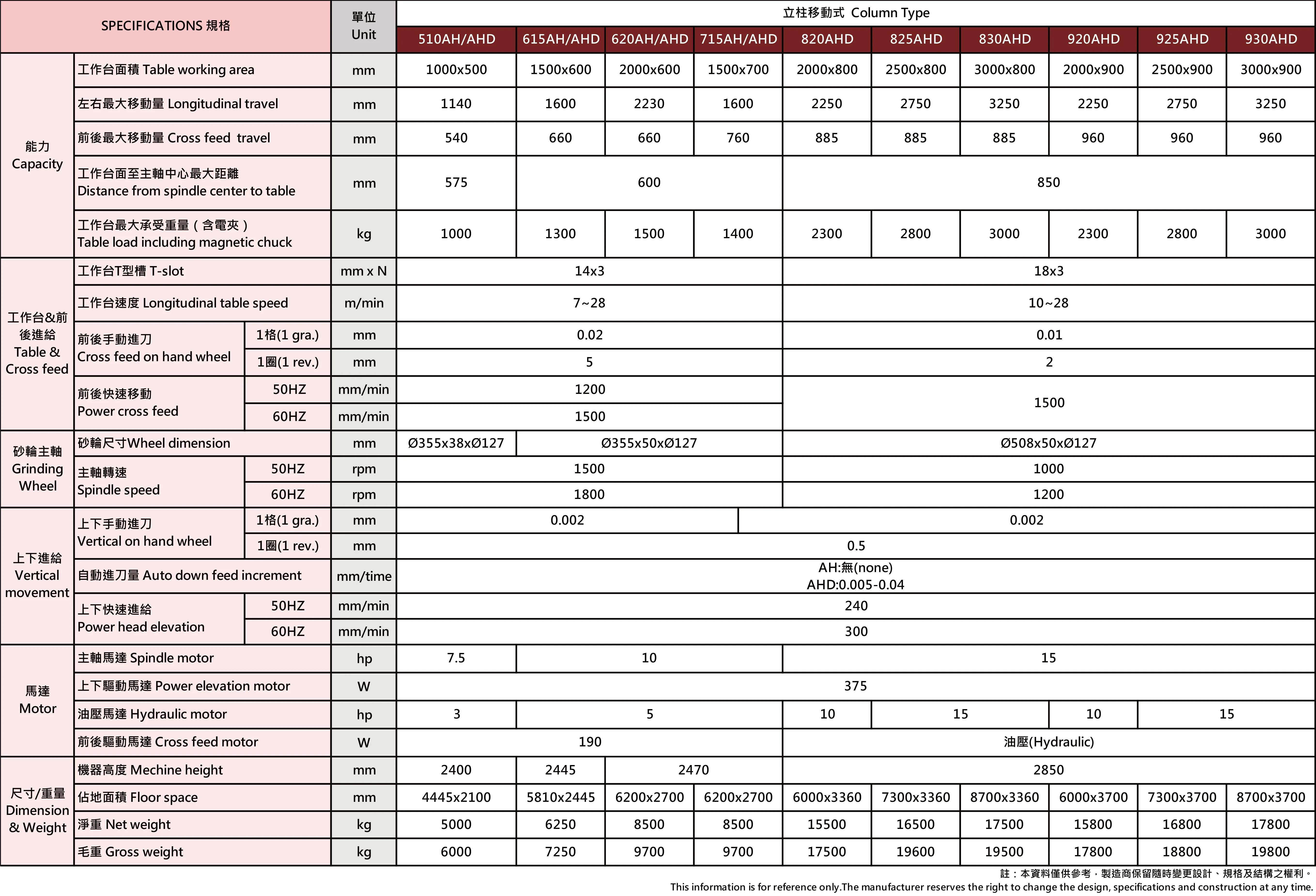

項目 KGS – 510AH/ AHD KGS – 615AH/ AHD KGS – 620AH/ AHD KGS – 715AH/ AHD
工作台尺寸 (長x寬) (mm) 1000×500 1500×600 2000×600 1500×700
最大研磨長度 (mm) 1140 1600 2230 1600
最大研磨寬度 (mm) 540 660 660 760
主軸中心至工作台面距離 (mm) 575 600 600 600
砂輪尺寸 (直徑x寬x孔徑) (mm) 355×38×127 355×50×127 355×50×127 355×50×127
工作台承載重量 (kg) 1000 1300 1500 1400
項目 KGS – 820AH/ AHD KGS – 825AH/ AHD KGS – 830AH/ AHD KGS – 920AH/ AHD KGS – 925AH/ AHD KGS – 930AH/ AHD
工作台尺寸 (長x寬) (mm) 2000×800 2500×800 3000×800 2000×900 2500×900 3000×900
最大研磨長度 (mm) 2250 2750 3250 2250 2750 3250
最大研磨寬度 (mm) 885 885 885 960 960 960
主軸中心至工作台面距離 (mm) 880 880 880 880 880 880
砂輪尺寸 (直徑x寬x孔徑) (mm) 508×50×127 508×50×127 508×50×127 508×50×127 508×50×127 508×50×127
工作台承載重量 (kg) 2300 2800 3000 2300 2800 3000

標準配備

項目 AH AHD
1 砂輪 砂輪
2 砂輪平衡台及平衡棒 砂輪平衡台及平衡棒
3 法蘭及法蘭拆具 法蘭及法蘭拆具
4 腳螺絲及腳墊盤 腳螺絲及腳墊盤
5 工具箱及調整工具 工具箱及調整工具
6 工作台前後防濺板 工作台前防濺板 & 大牆板
7 工作燈 工作燈
8 鑽石修整座及鑽石修刀 鑽石修整座及鑽石修刀

*第六項: 250 系列標準是工作台前後防濺板
